산업의 일꾼,
다시-공학.
WTEYA 증발식 관형 열 교환기는 단순한 구성 요소가 아닙니다. 이는 신뢰할 수 있는 프로세스의 핵심입니다. 내구성과 성능을 고려하여 제작된 이 제품은 가동 시간과 공정 순도가 보장되지 않는 까다로운 응용 분야를 위한 확실한 솔루션입니다.-협상 가능
힘든 처리
미디어
슬러리, 점성 유체 및 높은 액체에 완벽하게 적합합니다.-다른 교환기를 손상시키는 미립자 흐름.
극한 상황
준비
높은 압력과 온도를 견딜 수 있도록 제작되어 안전성과 긴 서비스 수명을 보장합니다.
파울링-저항하는
디자인으로
침전물 축적과 막힘을 최소화하는 원활한 흐름 경로를 위해 설계되었습니다.
개스킷-무료
무결성
완전 용접 구조로 누출, 오염 위험 및 개스킷 유지 관리가 제거됩니다.
귀하의 공정에 적합한 솔루션을 얻으세요
증발식 관형 열교환기의 비용은 재료, 크기, 압력 등급과 같은 요소에 따라 달라집니다. 일반적인 가격으로는 문제가 해결되지 않습니다—맞춤형 솔루션이 제공됩니다. 비용을 정확하게 계산하려면 설문지를 작성하는 것이 좋습니다. 그러면 프로젝트의 모든 기능을 고려하여 상업적 제안을 준비할 수 있습니다. 우리는 항상 다양한 모델, 기술적 특성, 성능에 대한 자세한 정보를 제공할 준비가 되어 있습니다. 우리는 장비 선택에 대한 조언과 지원부터 공급, 설치 및 구성에 이르기까지 광범위한 서비스를 제공합니다. 우리의 목표는 귀하의 특정 상황에서 수처리 문제를 효과적으로 해결하는 데 필요한 장비를 제공하는 것입니다.
솔루션을 설계해 보세요.
따라서 다음 주소로 이메일을 보내주셔야 합니다. 정보@wteya.com
우리 매니저가 당신을 위해 훌륭한 견적을 준비할 것입니다
업계에서 가장 힘든 작업을 위해 설계되었습니다.
WTEYA 그룹 튜브 열교환기는 다른 기술이 실패하는 가장 까다로운 환경에서도 신뢰를 받고 있습니다. 우리는 다양한 산업 분야에서 수많은 관형 열 교환기, 증발 시스템을 성공적으로 구현했으며 입증된 기술 솔루션의 대규모 데이터베이스를 보유하고 있습니다.
그것은 무엇으로 구성되어 있습니까?

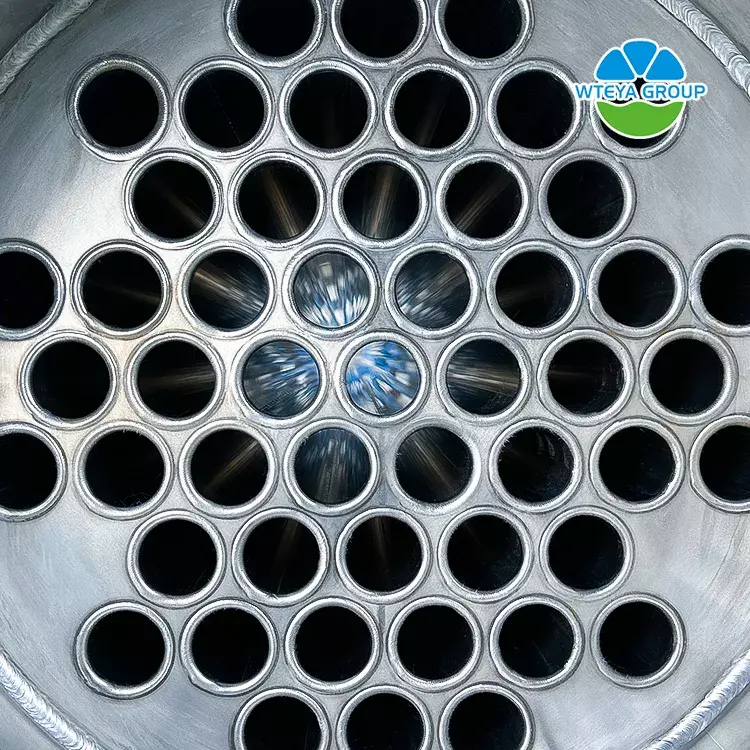

쉘-그리고-튜브 열교환기는 주로 쉘, 열 전달 튜브 번들, 튜브 시트, 배플로 구성됩니다. (댐퍼 플레이트), 및 튜브 상자. 우리는 광범위한 산업 요구 사항을 충족하기 위해 안정적인 성능을 갖춘 포괄적인 테스트를 거쳐 표준화된 제품을 제공합니다.
등의 맞춤형 서비스도 제공하고 있습니다. OEM 및 ODM, 당사의 전문 디자인 팀은 고유한 고객 요구 사항을 충족하는 맞춤형 솔루션을 제공합니다.
작동 원리
쉘의 기술적 원리-그리고-관 열교환기는 주로 간을 기반으로 합니다.-벽 열 교환. 이 과정에서 하나의 유체는 튜브 다발 내부를 통해 흐르고, 다른 유체는 튜브 다발 외부의 쉘로 흘러 튜브 벽을 통해 열을 교환합니다. 특히 쉘의 작동 원리는-그리고-관형 열교환기에는 다음과 같은 측면이 포함됩니다.
1. 열전달 표면: 튜브 벽은 열 전달 표면 역할을 하며, 두 개의 작동 유체가 각각 튜브 내부와 외부로 흐르면서 튜브 벽을 통해 열을 교환합니다.
2. 유체 흐름: 튜브-측면 유체는 튜브 내에서 흐르고 쉘은-측면 유체가 외부로 흐릅니다. 튜브의 열전달 효율을 향상시키기 위해-측면 유체의 경우 일부 디자인에서는 나선형 또는 주름진 튜브를 사용합니다. 이러한 특수 모양의 튜브는 유체 난류를 증가시켜 열 전달 계수를 향상시킵니다.
3. 온도 조절: 열교환기로 들어가는 열원의 유량을 조정함으로써 가열 매체의 온도를 제어할 수 있습니다. 예를 들어, 조절 밸브는 열원 입구 앞에 배치됩니다. 밸브 개방을 변경하면 출구 온도가 조정됩니다.
제품 매개변수
|
기본 매개변수 테이블 (열교환 튜브의 외경 Ø20) |
||||||||
|
공칭 직경 |
수 열교환 튜브 |
센터 배열 튜브 |
파이프 유동 면적 |
열전달 면적 계산 |
||||
|
1500 |
2000 |
3000 |
4500 |
6000 |
||||
|
159 |
15 |
5 |
0.003 |
1.4 |
1.9 |
2.8 |
|
|
|
219 |
33 |
7 |
0.0066 |
3.1 |
4.1 |
6.2 |
|
|
|
273 |
65 |
9 |
0.013 |
6.1 |
8.2 |
12.3 |
18.4 |
24.5 |
|
325 |
99 |
11 |
0.0199 |
9.3 |
12.4 |
18.7 |
28 |
37.3 |
|
400 |
174 |
14 |
0.035 |
16.4 |
21.9 |
32.8 |
49.2 |
65.6 |
|
500 |
275 |
19 |
0.0553 |
|
34.6 |
51.8 |
77.8 |
103.7 |
|
600 |
433 |
21 |
0.136 |
|
54.4 |
81.6 |
122.5 |
163.2 |
|
700 |
595 |
25 |
0.187 |
|
74.7 |
112.1 |
168.2 |
224.3 |
|
800 |
769 |
29 |
0.242 |
|
96.6 |
144.9 |
217.4 |
290 |
WTEYA 제조사
WTEYA는 고객에게 우수한 제품과 서비스를 제공하기 위해 디지털 및 지능형 제조를 추구합니다. 우리는 엄격한 테스트를 거쳐 광범위한 산업 요구 사항을 충족할 수 있는 안정적인 성능을 갖춘 일련의 표준화된 제품을 제공할 뿐만 아니라 우리는 또한 OEM을 제공합니다&고객의 고유한 요구를 충족시키는 ODM 맞춤형 서비스.
